آشنایی با ساختار لنزهای تله‌فوتو و تله‌فوتو معکوس

2 1,196

لنزهای عکاسی  ثابت را می‌توان به پنج دسته اصلی تقسیم نمود، هرچند لنزهای خاص دیگری نیز وجود دارند که در این دسته‌بندی نمی‌گنجند. این دسته‌ها عبارت‌اند از نرمال، زاویه باز، فاصله کانونی بلند، تله‌فوتو و تله‌فوتو معکوس. متن پیش‌رو به بررسی ویژگی‌های اساسی لنزهای تله‌فوتو و تله‌فوتو معکوس خواهد پرداخت، چرا که بسیاری از لنزهای با فاصله کانونی کم یا فاصله کانونی زیاد موجود برای دوربین‌های اس‌ال‌آر از این ساختارها بهره می‌برند و ویژگی‌های آن‌ها در کارکردهای خاص نمود می‌یابد.

لنزهای با فاصله کانونی بلند ساختار ساده‌ای دارند، اما اگر این‌ لنزها همانند لنزهای نرمال ساخته شوند بسیار بزرگ و سنگین خواهند بود و از طرفی فاصله‌ی زیادی میان عدسی‌ها و حس‌گر وجود خواهد داشت.  از این رو از برای ساخت چنین لنزهایی،‌ از ساختار تله‌فوتو استفاده می‌کنند که همانند ساختار تلسکوپ‌‌ها است. این ساختار ساده از یک یا چند گروه عدسی در جلو که تحدب کمی دارند بهره می‌برد و در قسمت عقب لنز از یک یا چند گروه عدسی مقعر استفاده می‌کند. این ساختار به نسبت ساختار لنز متعارف با فاصله کانونی مشابه بسیار سبک‌تر و کوچک‌تر است و در عوض دایره پوشش کوچک‌تری دارد. از این رو در هنگام استفاده از لنزهای با ساختار تله در دوربین‌های تکنیکی، امکان حرکات دوربین اغلب بسیار کم است.

500mm_telephoto_lens_01

2000px-Lens_telephoto_1.svg

نکته‌ی دیگر در استفاده از لنزهای تله، استفاده از آن‌ها برای ماکروگرافی است. هرچند این لنزها به دلیل داشتن فاصله‌ی کانونی بالا برای ماکروگرافی از فاصله‌ی دورتر مناسب به نظر می‌رسند اما به دلیل تحدب کم المان‌های جلوی لنز، امکان نزدیک‌شدن بیش از حد به موضوع وجود ندارد. چرا که این عدسی‌ها امکان هم‌گرایی پرتوهای نور موضوع و انتقال آن‌ها به لنزهای عقب لنز را ندارند. به همین دلیل برخی مواقع هنگام استفاده از لنزهای تله به همراه بیلوز یا لوله‌های الحاقی، تصویری از موضوعات بسیار نزدیک بر روی حس‌گر تشکیل نمی‌شود.

با توجه به موارد اشاره شده،‌ تله‌فوتو به ساختار لنز اشاره دارد،‌ نه به فاصله‌ی کانونی؛ برای مثال لنز 135 میلی‌متری نیکون و کانن که بهترین ‌لنزهای پرتره‌ی این دو شرکت هستند، طراحی تله دارند اما لنز 200 میلی‌متری ماکرو نیکون با فاصله‌ی کانونی بیشتر، طراحی تله ندارد.

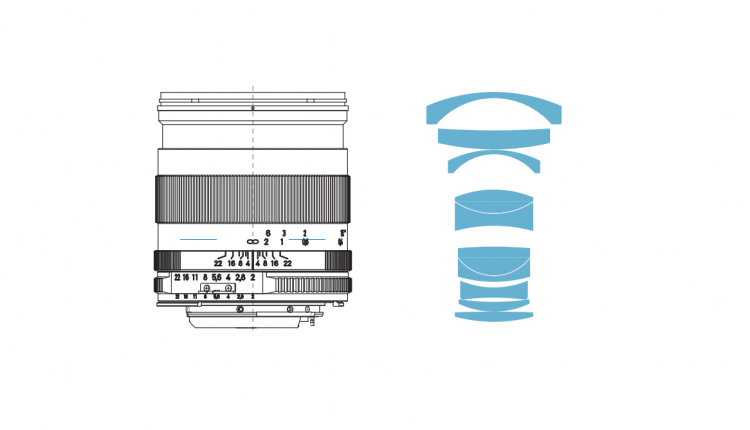

در طرف دیگر، لنزهای زاویه‌باز، همان‌گونه که از اسم‌شان بر می‌آید زاویه‌ی دید باز داشته و فاصله‌کانونی کمتری نسبت به لنزهای نرمال دارند. اما در دوربین‌های اس‌ال‌آر به دلیل وجود آینه امکان نزدیک‌شدن لنز به حس‌گر وجود ندارد. از این رو طراحی این لنز‌ها نیز نیاز به تغییراتی دارد. در این مورد،‌ راه‌کاری مخالف با ساختار لنز تله‌فوتو به کار گرفته می‌شود که در جلو از یک یا چند گروه عدسی که در مجموع مقعرند بهره می‌برد و در قسمت عقب لنز از یک یا چند گروه عدسی محدب استفاده می‌کند. این ساختار برخلاف لنزهای تله‌فوتو چندان ساده نیست و به المان‌های بیشتری نیاز دارد که بالطبع باعث افت کیفیت و البته اعوجاج تصویر می‌شود.

retroretrofocus

2 نظرات
  1. پیمان می‌گوید

    شاید ده بار بیشتر این مطلب رو خونده باشم اما اخرش متوجه نشدم چرا لنز 200 میلیمتر تله نیست اما 135 تله هست. هضم این مطلب خیلی سخته. کاش یه مقاله مفصل دربارش کار کنید. من باید خیلی خیلی زود این رو یاد بگیرم.

    1. روزبه ملکی می‌گوید

      دوست عزیز، سلام
      درواقع اینکه ما تله بودن یا تله نبودن یک لنز رو به فاصله‌ی کانونی ربط می‌دیم یک اشتباه متعارفه. این ارتباط به ساختار لنز بر می‌گرده. از اون جایی که لنز یک عدسی تک المانی نیست، نمی شه صرفا با فاصله‌ی کانونی به تله بودن با تله نبودن لنز پی برد. مطلبی که درباره‌ی ساختار لنزهای زایس منتشر شده، شاید براتون کمک کننده باشه.
      http://blog.pixel.ir/zeiss-lens-structure/
      لنزها از دو سری عدسی در دو طرف دیافراگم استفاده می کنن که در لنزهای نرمال و ماکرو هر دو سری از این عدسی‌ها در مجموع همگرا هستند، اما در مورد لنزهای تله و تله معکوس، یک سری از عدسی‌ها واگرا و سری دیگر همگرا هستند.
      مثلا لنز 65 میلی متری مامیا برای قطع 6در7 سانتی‌متر،‌لنزی واید به حساب میاد و ساختار تله فوتو معکوس هم داره. اگر این لنز رو با مبدل بر روی یک دوربین هاف فریم ببندیم، لنز همچنان وایده اما تصویر نهایی ”””””معادل””””” تصویر یک لنز تله متوسط هست. برای همین توصیه نمی شه که از لنز واید دوربین قطع متوسط به عنوان لنز نرمال دوربین 35 میلی متری استفاده کنید. مثلا بعضی‌ها لنز 50 میلی‌متری هاسلبلاد رو به عنوان لنز نرمال بر روی دوربین نیکون یا کانن استفاده می کنند که توصیه شده نیست، بهتره که مثلا از لنز نرمال زایس که برای نیکون و کانن طراحی شده استفاده بشه.
      امیدوارم توضیحاتم براتون مفید باشه

      موفق باشید
